Kotak pengedaran gentian optik (FDB) adalah peranti penting dalam rangkaian komunikasi gentian optik. Ia menyediakan titik pengurusan yang selamat dan terpusat untuk kabel optik memasuki bangunan atau terminal pengguna. Sama ada untuk projek perindustrian berskala besar, pusat data, atau penyelesaian serat ke rumah (FTTH), penggunaan FDB yang betul adalah penting untuk memastikan penghantaran isyarat optik yang stabil dan meningkatkan kecekapan penyelenggaraan rangkaian.
Fungsi utama dan struktur kotak pengedaran optik gentian

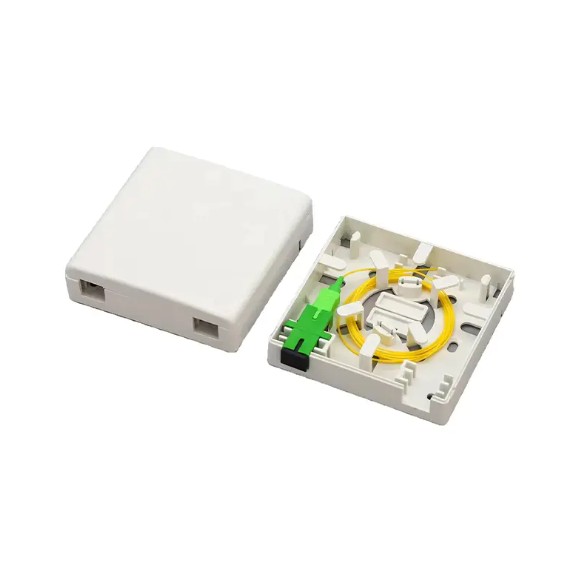

Fungsi utama a panel patch optik gentian adalah untuk menjamin, melindungi, menyambungkan, menamatkan, dan mengedarkan kabel optik. Ia biasanya terdiri daripada perumahan kotak, panel penyambung gentian optik dalaman, dulang sambatan, peranti penyimpanan serat, dan lekapan kabel. Memahami komponen ini akan memudahkan operasi dan penyelenggaraan yang lebih baik:
- Kemasukan dan perlawanan kabel: Melindungi kabel optik dari kerosakan mekanikal apabila memasuki kotak pengedaran dan menjamin mereka untuk mencegah pergerakan.
- Splicing dan penyimpanan serat: Menyediakan kawasan yang bersih dan selamat untuk splicing serat. Serat spliced kemudian digulung dan disimpan di dulang sambatan untuk melindungi penyambung serat.
- Patching dan Sambungan Optik Fiber: Sambungkan teras serat spliced ke tali patch menggunakan penyesuai (seperti kabel SC dan LC) untuk mewujudkan sambungan ke peralatan gentian optik luaran (seperti suis gentian optik dan transceiver). Inilah maksud "patch".
Langkah -langkah untuk menggunakan kotak patch gentian optik dengan betul
1. Pemasangan dan penetapan
Kotak patch gentian optik perlu dipasang di lokasi yang kering, bersih, dan mudah diakses, seperti bilik komunikasi, bilik peralatan, atau dinding koridor.
- Pilihan Laman: Memastikan suhu dan kelembapan ambien memenuhi keperluan peralatan, dan membolehkan ruang yang mencukupi untuk operasi dan pengembangan masa depan.
- Mengaman: Selamatkan kotak patch ke dinding atau rak menggunakan pengikat seperti skru pengembangan. Simpan kotak lurus.
2. Kemasukan dan membetulkan kabel
- Pelucutan: Strip kabel gentian optik seperti yang diperlukan, meninggalkan panjang yang sesuai untuk masuk ke kawasan splicing.
- Selamat: Gunakan pengapit kabel atau ikatan kabel untuk mengamankan teras tetulang dan jaket luar kabel serat optik di dalam kandang untuk menahan ketegangan dan melindungi serat optik daripada tekanan.
3. Splicing Fiber dan Coiling
- Penyediaan teras serat: Sediakan teras serat telanjang kabel optik dan teras serat telanjang dari pigtail. Satu hujung pigtail mengandungi serat kosong untuk splicing; Hujung yang lain mengandungi penyambung untuk memasukkan panel.
- Splicing: Gunakan splicer gabungan serat untuk melakukan splicing yang tepat untuk meminimumkan kerugian sambatan.
- Menyimpan dan melindungi: Lindungi sambatan spliced dengan tiub pengecutan haba dan gegelung dengan kemas di dulang sambatan. Radius bengkok serat semasa gegelung tidak boleh kurang daripada minimum yang ditentukan oleh pengeluar serat, biasanya tidak kurang daripada 40mm, untuk mengelakkan peningkatan kerugian serat.
4. Pendawaian dan penyambung
- Splicing: Masukkan penyambung (seperti penyambung SC) pada pigtail serat gabungan ke dalam penyesuai pada panel patch serat optik.
- Sambungan Kord Patch: Gunakan tali patch gentian optik untuk menyambungkan penyesuai pada panel ke peralatan komunikasi luaran. Pastikan model kord patch sepadan dengan jenis penyesuai.
Petua Pengurusan untuk Mengoptimumkan Penggunaan Panel Serat Optik
Cekap panel patch optik gentian Pengurusan dapat mengurangkan kadar kegagalan rangkaian dan kos penyelenggaraan.
- Pelabelan yang jelas: Jelas label setiap serat, pelabuhan, dan kord patch, menunjukkan titik permulaan dan akhir, serta tujuannya (seperti "uplink" atau "akses pengguna").
- Pengurusan Kabel: Gunakan ikatan kabel atau klip kabel untuk membungkus tali patch gentian optik dan gentian yang disimpan di dalam kandang untuk mengelakkan silang silang dan kusut, dan untuk memastikan aliran udara yang lancar.
- Pemeriksaan biasa: Secara kerap memeriksa bahagian dalam panel patch untuk memastikan ia bebas daripada habuk dan kelembapan, dan semua sambungan selamat dan boleh dipercayai. Gunakan meter kuasa optik untuk memeriksa kekuatan isyarat optik apabila perlu.
Panel patch optik berfungsi sebagai jambatan yang menghubungkan garis kabel optik dan peralatan terminal. Kualiti penggunaan dan pengurusan mereka secara langsung menentukan prestasi keseluruhan rangkaian komunikasi gentian optik. Melalui proses pemasangan standard dan pengurusan halus, kebolehpercayaan dan kecekapan penghantaran rangkaian optik gentian dapat dimaksimumkan, menyediakan pengguna dengan pengalaman penghantaran data yang stabil dan berkelajuan tinggi.
