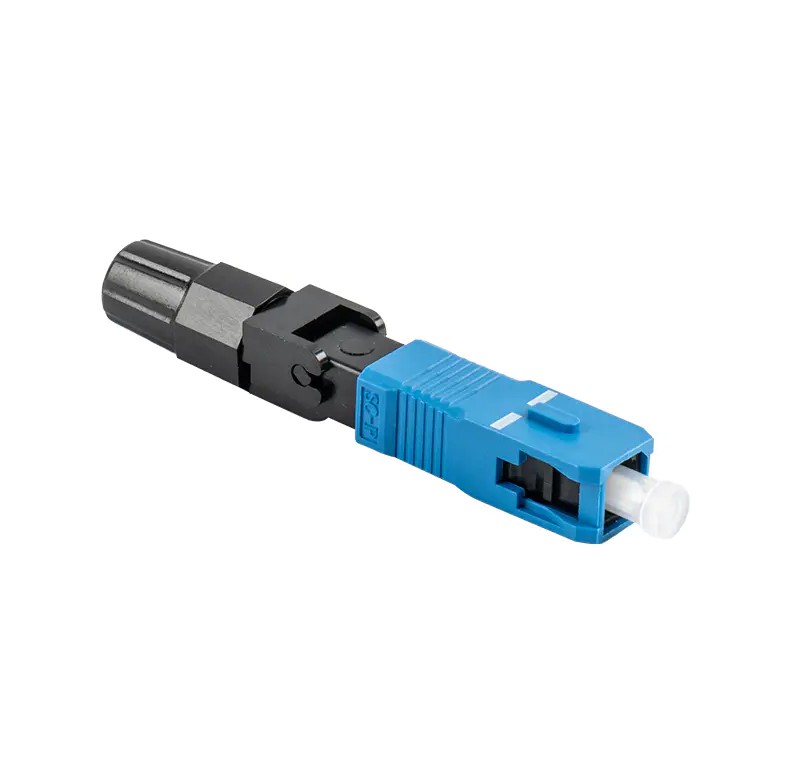

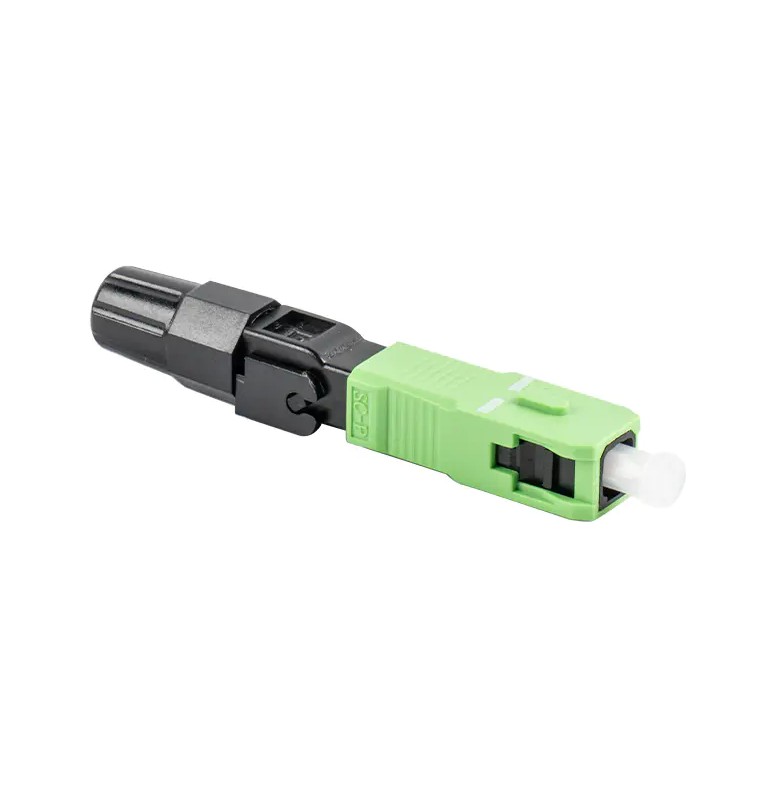

The Penyambung cepat gentian optik siri SC adalah penyambung gentian optik yang secara mekanikal mencapai sambungan serat pesat dan direka untuk splicing medan kabel gentian optik. Ia biasanya mempunyai collet pra-digilap dan mekanisme splicing mekanikal, yang membolehkan splicing serat yang cepat dan boleh dipercayai.
Dibangunkan oleh NTT Corporation of Japan, penyambung SC adalah penyambung serat optik segi empat tepat yang digunakan untuk sambungan yang boleh ditanggalkan antara serat. Struktur asasnya terdiri daripada lengan ferrule dan gandingan, dimensi yang sama dengan penyambung FC, tetapi mekanisme pengikat menggunakan mekanisme plug-and-latch, menghapuskan keperluan untuk putaran.
Shell penyambung SC biasanya diperbuat daripada plastik kejuruteraan, dengan ferrule zirkonium oksida seramik di dalam untuk memastikan kestabilan jangka panjang. Reka bentuk penyambung ini membolehkan operasi mudah dan keserasian dengan pelbagai jenis serat, termasuk mod tunggal dan multimode.
Kepentingan penyambung serat optik dalam rangkaian komunikasi moden
Penyambung gentian optik adalah komponen penting dalam rangkaian komunikasi moden. Mereka menyambung, selamat, dan melindungi gentian optik dalam sistem komunikasi gentian optik, meletakkan asas untuk transmisi data berkelajuan tinggi, berkapasiti tinggi, dan jarak jauh. Dengan perkembangan pesat teknologi maklumat, pelbagai aplikasi penyambung gentian optik terus berkembang, dan kepentingan mereka berkembang.
1. Peranan utama menghubungkan dan mendapatkan optik serat
Fungsi utama penyambung gentian optik adalah untuk menghubungkan dua atau lebih gentian optik, membolehkan isyarat optik dihantar antara peranti atau segmen garis yang berbeza. Dalam sistem komunikasi gentian optik, penyambung gentian optik bukan sahaja menyambung tetapi juga menjamin serat, mencegah kerosakan atau misalignment. Melalui struktur mekanikal yang canggih dan mekanisme penjajaran optik, penyambung gentian optik memastikan kerugian yang rendah dan kestabilan isyarat optik yang tinggi semasa penghantaran, dengan itu menjamin kualiti komunikasi.
2. Menyokong permintaan penghantaran data berkelajuan tinggi
Dengan perkembangan teknologi baru seperti 5G, Internet of Things (IoT), pengkomputeran awan, dan kecerdasan buatan, permintaan untuk kadar penghantaran data dan jalur lebar semakin meningkat. Sebagai komponen teras sistem komunikasi gentian optik, penyambung gentian optik mesti mempunyai jalur lebar yang tinggi, latensi rendah, dan kebolehpercayaan yang tinggi. Sebagai contoh, penyambung cepat Fiber Optik SC Series menggunakan splicing fusion mekanikal, menghapuskan keperluan haba atau pelekat untuk mencapai sambungan serat yang cepat dan boleh dipercayai. Mereka sangat sesuai untuk senario akses berkelajuan tinggi seperti FTTH (serat ke rumah).
3. Boleh disesuaikan dengan pelbagai senario aplikasi
Penyambung gentian optik digunakan secara meluas dalam pelbagai persekitaran rangkaian komunikasi, termasuk tetapi tidak terhad kepada:
Pusat data dan rangkaian perusahaan: Di pusat data, penyambung gentian optik digunakan untuk penghantaran data berkelajuan tinggi antara pelayan, suis, router, dan peranti lain, dan menjadi kunci untuk membina arsitektur rangkaian berprestasi tinggi.
Rangkaian Telekomunikasi: Di dalam Backbone dan Rangkaian Kawasan Metropolitan Carrier, penyambung gentian optik menghubungkan kabel optik, peralatan terminal optik, dan peralatan penghantaran optik, menyediakan asas untuk berkapasiti tinggi, komunikasi jarak jauh.
Fiber-to-the-home (FTTH): Di akses jalur lebar di rumah, penyambung optik gentian menghubungkan kabel optik ke peralatan terminal pengguna, memainkan peranan penting dalam mencapai gigabit dan juga akses 10g.
Pengawasan dan Sistem Keselamatan: Dalam pengawasan video, pengurusan lalu lintas, pemantauan kuasa, dan bidang lain, penyambung gentian optik digunakan untuk membina rangkaian penghantaran video yang tinggi, masa nyata.
Automasi industri dan pembuatan pintar: Dalam kawalan perindustrian, robotik, kilang pintar, dan bidang lain, penyambung serat optik digunakan untuk membina rangkaian Ethernet industri yang sangat dipercayai dan sistem kawalan masa nyata.
4. Meningkatkan kebolehpercayaan dan mengekalkan sistem komunikasi
Proses reka bentuk dan pembuatan penyambung gentian optik secara langsung memberi kesan kepada kestabilan dan pemeliharaan sistem komunikasi. Penyambung serat optik berkualiti tinggi menawarkan kehilangan sisipan yang rendah, kehilangan pulangan yang tinggi, dan ketahanan mekanikal yang sangat baik, dengan itu mengurangkan gangguan isyarat dan gangguan refleksi, meningkatkan kualiti komunikasi. Selain itu, reka bentuk standard dan struktur modular penyambung gentian optik memudahkan pemasangan, penyelenggaraan, dan penggantian, mengurangkan kerumitan dan kos operasi rangkaian.
5. Menggalakkan perkembangan teknologi komunikasi yang berterusan
Peningkatan prestasi penyambung gentian optik yang berterusan, seperti kehilangan penyisipan yang lebih rendah, kehilangan pulangan yang lebih tinggi, saiz yang lebih kecil, dan kaedah pemasangan yang lebih fleksibel, telah mendorong kemajuan teknologi komunikasi gentian optik. Sebagai contoh, pengenalan penyambung cepat serat SC Series bukan sahaja memudahkan proses splicing gentian, tetapi juga meningkatkan kecekapan pemasangan dan mengurangkan kos penggunaan, memberikan sokongan yang kuat untuk populasi dan penerapan teknologi komunikasi gentian optik.
6. Pematuhan dengan standard antarabangsa dan spesifikasi industri
Untuk memastikan keserasian dan interoperabilitas penyambung serat optik, satu siri piawaian antarabangsa yang relevan telah ditubuhkan, seperti TIA/EIA-604-3, IEC 61754, dan GB/T 17650.
Perbandingan penyambung SC dengan jenis penyambung lain (seperti LC, FC, dan ST)
Penyambung SC berbeza dengan ketara daripada jenis penyambung lain (seperti LC, FC, dan ST) dari segi struktur, prestasi, dan senario aplikasi. Berikut adalah perbandingan terperinci:
1. Struktur dan penampilan
Penyambung SC: Perumahan adalah segi empat tepat, pluggable, dan mempunyai reka bentuk snap-on. Mereka agak besar, kira -kira 28mm panjang dan lebar 15mm, dan biasanya biru atau kelabu.
Penyambung LC: Lebih kecil daripada penyambung SC, penyambung LC adalah segi empat tepat padat, kira -kira 15mm panjang dan 8mm lebar, dan biasanya kuning. Menggunakan mekanisme selak modular (RJ), penyambung LC sama dengan penyambung SC, tetapi lebih padat.
Penyambung FC: Penampilan bulat, dengan sambungan berulir, kira -kira 12mm diameter dan panjang 30mm, dan biasanya hijau.
Penyambung ST: Pusingan dalam penampilan, dengan mekanisme pengikat skru dan mekanisme penguncian separuh, mereka sesuai untuk sistem serat multimode.
2. Ciri -ciri prestasi
Penyambung SC: Menawarkan pertukaran dan kebolehulangan yang sangat baik, dengan kehilangan sisipan dalam 0.3dB dan kerugian pulangan melebihi 40dB, menjadikannya sesuai untuk memasang dan mencabut kerap.
Penyambung LC: Kompak, dengan kehilangan sisipan dalam 0.25dB dan kerugian pulangan melebihi 55dB. Operasi plug-in tarik-tariknya menjimatkan ruang dan sesuai untuk persekitaran kabel berkepadatan tinggi.
Penyambung FC: Menawarkan sambungan yang selamat dan berulir dengan kehilangan sisipan sekitar 0.2dB dan kerugian pulangan melebihi 50dB, menjadikannya sesuai untuk persekitaran yang memerlukan kestabilan yang tinggi.
Penyambung ST: Mudah dipasang tetapi terdedah kepada penyingkiran, sesuai untuk persekitaran penghantaran berkelajuan rendah seperti rangkaian kampus dan rangkaian kawasan bangunan.
3. Senario Aplikasi
Penyambung SC: Digunakan secara meluas dalam pembinaan rangkaian pengendali telekom, rangkaian TV kabel, dan rangkaian kampus perusahaan, seperti rangkaian akses FTTB dan FTTH, menghubungkan modem optik, pembahagi, dan peralatan lain.
Penyambung LC: Sesuai untuk menghubungkan pelayan dan beralih dalam pusat data dan menyambung port pada bingkai pengedaran gentian optik. Ia sesuai untuk senario kabel berkepadatan tinggi, seperti keperluan kabel serat untuk mengembangkan pusat data.
Penyambung FC: Digunakan untuk menghubungkan garis batang komunikasi jarak jauh dan peralatan teras di bilik komputer, memastikan penghantaran isyarat optik yang stabil, seperti dalam rangkaian transmisi serat optik jarak jauh antara intercity dan peralatan pensuisan teras di pusat data yang besar.
Penyambung ST: Biasanya digunakan dalam panel patch serat optik, kelemahan mereka adalah bahawa mereka terdedah kepada kerosakan, merosakkan titik sambungan dan menjejaskan kualiti komunikasi serat optik.
4. Kelebihan dan kekurangan
Penyambung SC: Kelebihan termasuk kemudahan operasi, harga yang rendah, pemasangan mudah dan pencabutan, turun naik kehilangan sisipan minimum, kekuatan mampatan yang tinggi, dan ketumpatan pemasangan yang tinggi; Kelemahan termasuk kemudahan detasmen.
Penyambung LC: Kelebihan termasuk saiz kecil, sesuai untuk kabel berkepadatan tinggi, dan pemasangan mudah push-tarik dan mencabut; Kelemahan termasuk proses pembuatan kompleks dan kos yang berpotensi lebih tinggi.
Penyambung FC: Kelebihan termasuk sambungan yang selamat dan debu yang baik, sesuai untuk aplikasi yang memerlukan sambungan yang lebih ketat; Kelemahan termasuk proses pemasangan yang agak kompleks.
Penyambung ST: Kelebihan termasuk kemudahan pemasangan dan kesesuaian untuk persekitaran penghantaran berkelajuan rendah; Kelemahan termasuk kemudahan detasmen dan tidak sesuai untuk kabel berkepadatan tinggi.
