Apakah perbezaan antara kord tampalan OM3 dan OM4?

Perbezaan utama antara kataud tampalan OM3 dan OM4 terletak pada lebar jalur dan jarak penghantaran: OM4 menawarkan Lebar Jalur Modal Berkesan (EMB) 4700 MHz·km — lebih dua kali ganda 2000 MHz·km OM3 — dan menyokong 100G Ethernet melebihi 150 meter, berbanding hanya 100 meter untuk OM3. Kedua-duanya adalah jenis gentian berbilang mod yang berkongsi struktur teras/pelapisan 50/125 μm yang sama, tetapi OM4 menggunakan proses pembuatan gentian yang lebih halus, menjadikannya pilihan pilihan untuk pusat data berketumpatan tinggi dan persekitaran rangkaian intensif lebar jalur.

Kord Tampalan OM3 lwn OM4 : Spesifikasi Teknikal Utama

Memahami perbezaan teknikal antara OM3 dan OM4 adalah asas untuk membuat keputusan pengkabelan yang betul. Jadual di bawah meringkaskan parameter yang paling penting bersebelahan.

Mengapa OM4 Menawarkan Lebar Jalur yang Lebih Besar dan Jangkauan Lebih Lama?

Kelebihan prestasi OM4 berpunca daripada profil biasan indeks gred yang lebih tepat dalam teras gentian. Toleransi pembuatan yang lebih ketat ini mengurangkan kelewatan mod pembezaan (DMD), bermakna denyutan cahaya kurang merebak semasa ia bergerak, yang secara langsung diterjemahkan kepada lebar jalur modal yang lebih tinggi dan herotan isyarat yang lebih rendah pada jarak yang lebih jauh.

Dari segi praktikal:

• OM3 menyediakan EMB daripada 2000 MHz·km , mencukupi untuk aplikasi 10G dan 40G pada jarak sederhana;
• OM4 sampai 4700 MHz·km — 2.35× lebih tinggi — membolehkan penghantaran 100G yang boleh dipercayai dengan optik selari seperti transceiver QSFP dan QSFP28;
• Pada kelajuan 40G dan 100G, OM4 menyampaikan tambahan 50 meter jangkauan lebih OM3, yang penting dalam susun atur lantai pusat data yang besar.

Perbezaan ini amat ketara apabila digandingkan dengan sumber cahaya VCSEL (Vertical-Cavity Surface-Emitting Laser), yang sangat sensitif terhadap lebar jalur modal gentian yang dipandunya.

Cara Mengenalpasti Kord Tampalan OM3 lwn OM4s Secara visual

Mengenal pasti kord tampalan OM3 dan OM4 dengan betul di lapangan menghalang ketidakpadanan yang mahal. Kedua-dua jenis boleh dibezakan dengan warna jaket dan pelabelan.

Warna Jaket

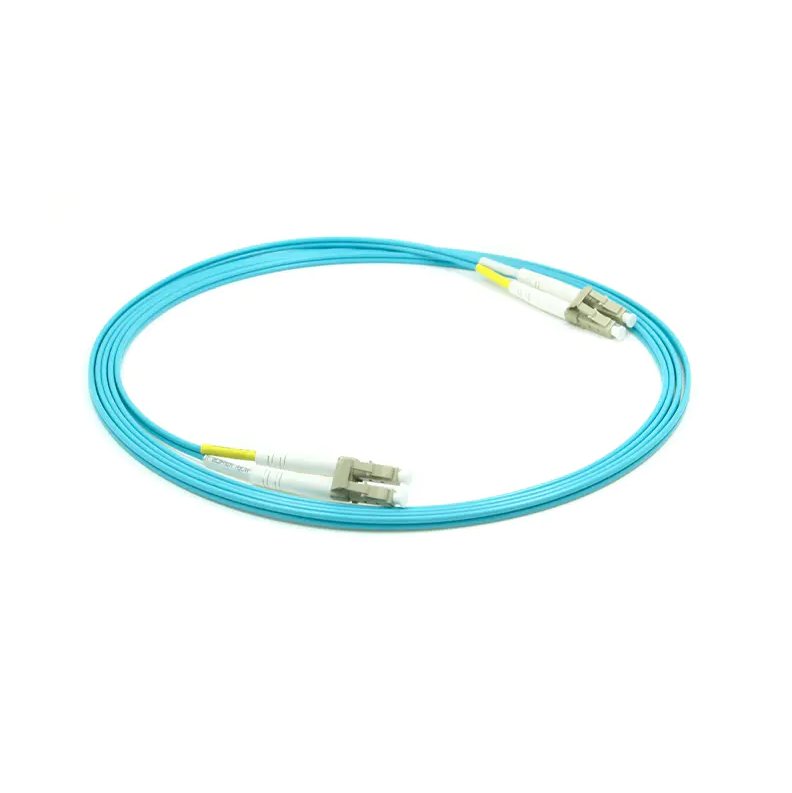

• OM3: Aqua (biru-hijau muda) — warna standard setiap TIA-568;
• OM4: Erika Violet (ungu muda) — disyorkan oleh IEC 60793-2-10; walau bagaimanapun, sesetengah kabel OM4 juga menggunakan jaket Aqua, jadi warna sahaja tidak selalunya muktamad.

Pelabelan dan Tanda Cetak

Kord tampalan yang bereputasi akan mempunyai "OM3" atau "OM4" yang dicetak terus pada jaket atau but penyambung, selalunya disertakan dengan "50/125" atau sebutan lebar jalur seperti "OM4 4700." Sentiasa sahkan tanda yang dicetak dan bukannya bergantung semata-mata pada warna jaket, terutamanya apabila mendapatkan daripada pelbagai sumber.

Bolehkah Kord Tampalan OM3 dan OM4 Dicampurkan?

Secara fizikal, ya — kedua-dua jenis menggunakan dimensi 50/125 μm yang sama, jadi penyambungnya serasi sepenuhnya dan boleh dipadankan bersama . Walau bagaimanapun, mencampurkannya dalam satu pautan merendahkan prestasi kepada segmen gentian berkadar rendah (prinsip pautan paling lemah).

Contohnya, dalam pautan 40G:

• Pautan semua-OM4 menyokong sehingga 150 meter ;
• Mencampurkan segmen OM3 dan OM4 mengurangkan jarak maksimum berkesan ke Had 100 meter OM3 ;
• Pencampuran yang kerap juga boleh menyebabkan kehilangan sisipan tambahan daripada ketidakpadanan mod pada titik splice, meningkatkan kadar ralat bit.

Sebagai amalan terbaik, gunakan gred gentian yang konsisten sepanjang setiap pautan individu . Ini amat kritikal pada 100G dan ke atas, di mana sebarang kehilangan margin belanjawan pautan menjadi lebih sukar untuk diterima.

Jarak Penghantaran Maksimum mengikut Kelajuan Rangkaian

Bila Memilih OM3 dan Bila Memilih OM4

Pilihan yang tepat bergantung pada keperluan kelajuan semasa anda, panjang larian kabel dan peta jalan naik taraf.

Pilih OM3 Apabila:

• Rangkaian anda beroperasi di 10G dengan larian di bawah 300 meter ;
• Anda menguruskan rangkaian perusahaan kecil-ke-sederhana atau LAN kampus dengan jarak antara rak yang pendek;
• Tidak ada keperluan yang boleh dijangka untuk berhijrah melebihi 40G dalam tempoh terdekat;
• Anda menggantikan kord tampalan dalam infrastruktur OM3 sedia ada untuk mengekalkan konsistensi.

Pilih OM4 Apabila:

• Anda sedang mengerahkan 40G, 100G atau pautan berkelajuan lebih tinggi dengan larian menghampiri atau melebihi 100 meter;
• Anda sedang membina atau mengembangkan pusat data yang besar dengan seni bina daun tulang belakang berketumpatan tinggi;
• Pelan jalan infrastruktur anda termasuk migrasi ke 400G dalam tempoh 5–10 tahun akan datang;
• Anda menggunakan optik selari (antara muka MPO/MTP) untuk kabel tulang belakang berstruktur.

Perlu diingat bahawa untuk 400G dan seterusnya , industri semakin mengguna pakai gentian berbilang mod jalur lebar OM5, yang menyokong Pemultipleksan Bahagian Panjang Gelombang Pendek (SWDM) untuk meningkatkan kapasiti pautan secara mendadak. Walau bagaimanapun, OM4 kekal sebagai tempat menarik yang praktikal untuk penggunaan 100G semasa.

Jenis Penyambung dan Kesannya pada Prestasi OM3/OM4

Tidak kira sama ada anda memilih OM3 atau OM4, jenis penyambung dan kualiti muka akhir adalah sama penting untuk prestasi pautan keseluruhan. Penyambung kord tampalan gentian berbilang mod biasa termasuk:

• Dupleks LC : Jenis yang paling banyak digunakan untuk transceiver SFP/SFP /QSFP dalam aplikasi 1G hingga 100G; faktor bentuk padat;
• Dupleks SC : Biasa dalam rangkaian perusahaan tradisional dan rangkaian kawasan storan;
• MPO/MTP : Digunakan untuk penghantaran selari 40G/100G/400G, menggabungkan 8, 12, atau 24 gentian ke dalam penyambung tunggal — penting untuk kabel tulang belakang pusat data berketumpatan tinggi;
• ST : Penyambung gaya bayonet masih ditemui dalam peralatan rangkaian lama.

Untuk gaya menggilap, kord tampalan berbilang mod biasanya digunakan PC (Perhubungan Fizikal) or UPC (Hubungan Ultra Fizikal) kemasan muka hujung, dengan kehilangan sisipan biasa ≤ 0.3 dB. Elakkan menyambungkan penyambung UPC berbilang mod kepada penyambung APC (Angled Physical Contact) — perbezaan sudut 8° menyebabkan pantulan belakang yang ketara dan kehilangan isyarat, walaupun ia boleh mengawan secara fizikal.

Keserasian Ke Belakang dan Nilai Pelaburan Jangka Panjang

OM4 serasi sepenuhnya ke belakang dengan peralatan OM3. Kord tampalan OM4 boleh dipalamkan terus ke mana-mana port atau transceiver yang asalnya direka untuk OM3 tanpa sebarang konflik fizikal. Ini bermakna peningkatan kepada OM4 tidak memerlukan penggantian perkakasan sedia ada.

Daripada jumlah perspektif kos pemilikan, menggunakan OM4 dalam pemasangan baharu menawarkan hayat perkhidmatan yang lebih lama:

• Apabila rangkaian 10G kemudiannya dinaik taraf kepada 100G, Kabel OM4 boleh kekal di tempatnya tanpa menarik semula serat;
• OM3 berjalan menghampiri sempadan 100 meter pada 100G meninggalkan sedikit ruang kepala untuk pengembangan masa depan, yang berpotensi memaksa projek pengkabelan semula yang mahal;
• Untuk pusat data yang merancang pertumbuhan kapasiti berterusan dalam tempoh 5–10 tahun, OM4 ialah pilihan jangka panjang yang lebih ekonomik.

Ringkasan: OM3 atau OM4 — Mana Yang Perlu Anda Pilih?

Keputusan itu datang kepada tiga kriteria mudah:

• Jika kelajuan semasa anda adalah 10G dan larian kabel berada di bawah 300 meter , OM3 memenuhi keperluan anda sepenuhnya;
• Jika anda sedang berlari 40G atau 100G, atau jarak melebihi 100 meter , OM4 ialah pilihan yang tepat;
• Untuk binaan pusat data baharu atau mana-mana rangkaian dengan laluan naik taraf yang jelas , menggunakan OM4 dari awal mengelakkan kos pengkabelan semula masa hadapan.

Perbezaan asas antara OM3 dan OM4 bukan pada struktur fizikalnya — kedua-duanya ialah gentian multimod indeks gred 50/125 μm — tetapi dalam ketepatan pembuatan dan lebar jalur yang boleh dicapai. OM4 ialah peningkatan prestasi berbanding OM3, bukan penggantian teknologi yang berbeza. Dalam aplikasi yang betul, kedua-duanya adalah penyelesaian gentian berbilang mod yang boleh dipercayai dan mematuhi piawaian.
