Apakah prinsip kerja pembahagi PLC gentian optik?

2026-01-16

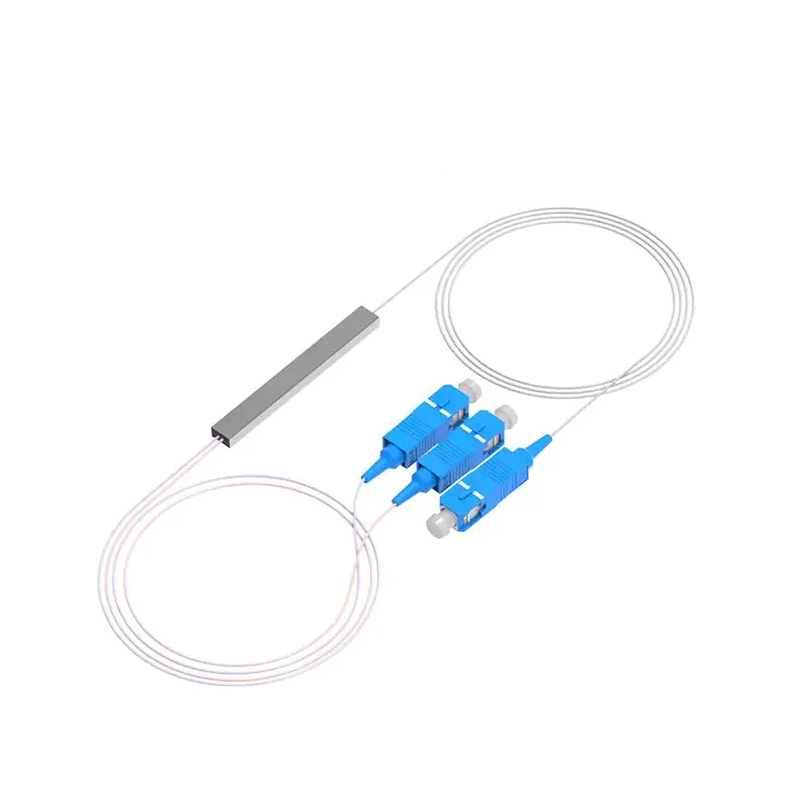

A pembahagi PLC gentian optik (Planar Lightwave Circuit Splitter) is a passive optical device based on planar optical waveguide technology. Prinsip terasnya ialah: dengan menggores laluan pandu gelombang optik yang tepat pada substrat kuarza, isyarat optik input dipecah sama rata kepada berbilang port keluaran mengikut nisbah yang telah ditetapkan (cth., 1:4, 1:8, 1:32, dsb.) menggunakan gandingan dan kesan pengedaran cahaya.

This process mainly relies on the Y-shaped branch structure network inside the chip. Isyarat optik merambat dalam pandu gelombang, melalui satu siri unit pemisah untuk mencapai pengagihan tenaga yang sekata. Compared with traditional fused biconical tapered splitters, pembahagi PLC gentian optiks have significant advantages such as high splitting accuracy, wide wavelength adaptability, strong stability, and compact size.

I. Core Technology: How does a planar optical waveguide work?

Proses pembuatan pembahagi PLC gentian optiks adalah serupa dengan cip semikonduktor. Teknologi terasnya termasuk:

Bahan dan Pemendapan: Lapisan pandu gelombang dengan indeks biasan yang lebih tinggi terbentuk pada substrat silikon atau kuarza menggunakan kaedah seperti pemendapan wap kimia.
Fotolitografi dan Etsa: Corak pandu gelombang yang direka (terutamanya tatasusunan cawangan berbentuk Y) dipindahkan ke lapisan pandu gelombang menggunakan fotolitografi, dan saluran fizikal dibentuk melalui etsa.
Gandingan dan Pembungkusan: Cip PLC yang difabrikasi dijajarkan dengan tepat dan digandingkan secara kekal pada tatasusunan gentian optik input/output untuk memastikan penghantaran isyarat optik yang cekap.

Kunci kepada keseluruhan proses ialah mencapai pemisahan optik dengan kerugian rendah, konsisten tinggi, memastikan pengagihan kuasa optik yang sangat seragam pada setiap port keluaran.

II. Kelebihan Utama dan Senario Aplikasi

PLC optical splitters have become the mainstream choice for modern optical networks due to their multiple performance advantages:

Pemisahan Seragam: Kuasa optik input diagihkan sama rata, menghasilkan ketepatan nisbah pemisahan yang tinggi.
Ketidakpekaan panjang gelombang: Prestasi stabil merentasi julat panjang gelombang yang luas 1260nm~1650nm, sesuai untuk pelbagai piawaian komunikasi.
Padat dan Stabil: Reka bentuk berasaskan cip menghasilkan saiz yang kecil, tidak sensitif terhadap perubahan suhu dan getaran persekitaran, dan kebolehpercayaan yang tinggi.
Kiraan Saluran Tinggi: Melaksanakan pemisahan saluran tinggi 1×N dengan mudah (cth., 1×64, 1×128).

Kawasan Permohonan Utama:

Rangkaian Fiber to the Home (FTTH): Dalam Rangkaian Optik Pasif (PON), ia berfungsi sebagai peranti pemisah teras dalam Rangkaian Pengedaran Optik (ODN), mengedarkan isyarat pejabat pusat kepada banyak pengguna akhir.
Sambungan Pusat Data: Digunakan untuk pengedaran isyarat dalam satah belakang optik dan pautan antara sambungan optik.
Sistem CATV: Membolehkan pengedaran berbilang titik isyarat optik video.
Pengujian dan Penderiaan: Digunakan sebagai unit pengedaran laluan optik dalam peralatan ujian gentian optik dan rangkaian sensor teragih.

III. Trend Pembangunan Masa Depan

Dengan penggunaan 5G, peningkatan rangkaian optik gigabit, dan lonjakan trafik pusat data, pembahagi PLC gentian optik pasaran terus berkembang. Perkembangan teknologi masa depan akan memberi tumpuan kepada:

Penyepaduan yang lebih tinggi: Membangunkan cip dengan lebih banyak cawangan (cth., 1×256) dan menyepadukannya dengan fungsi seperti pemultipleksan pembahagian panjang gelombang (WDM) ke dalam satu modul.
Pengecilan dan kos rendah: Memperbaik proses untuk mengurangkan lagi saiz peranti dan mengurangkan kos pengeluaran.
Pengurusan pintar: Meneroka penyepaduan dengan fungsi pemantauan seperti reflektorometer domain masa optik (OTDR) untuk mencapai rangkaian ODN pintar yang boleh dipantau.

Pembahagi PLC gentian optik, dengan keupayaan pemisahan yang stabil dan cekap berdasarkan teknologi pandu gelombang optik planar, telah menjadi asas pembinaan rangkaian optik jalur lebar berkelajuan tinggi. Evolusi teknologi berterusan mereka akan sangat menyokong pembangunan masa depan rangkaian semua optik ke arah kapasiti yang lebih tinggi dan kecerdasan yang lebih besar.
