Kabel gentian optik

Kabel gentian optik adalah medium komunikasi yang menggunakan denyutan cahaya untuk menghantar maklumat dalam gentian kaca atau plastik. Prinsip kerja terasnya didasarkan pada keseluruhan refleksi cahaya: apabila isyarat cahaya memasuki teras indeks biasan tinggi (teras) pada sudut tertentu (lebih besar daripada sudut kritikal), ia akan sepenuhnya ditunjukkan kembali ke teras oleh pelapisan indeks refraktif luar (pelapisan), dengan itu mencapai penghantaran isyarat rendah dan jangka panjang isyarat. Untuk mengelakkan kerosakan fizikal dan pengaruh alam sekitar, serat optik tunggal atau berganda ditutup dengan lapisan pelindung (penampan), ahli penguat (seperti aramid benang) dan jaket luar (jaket).

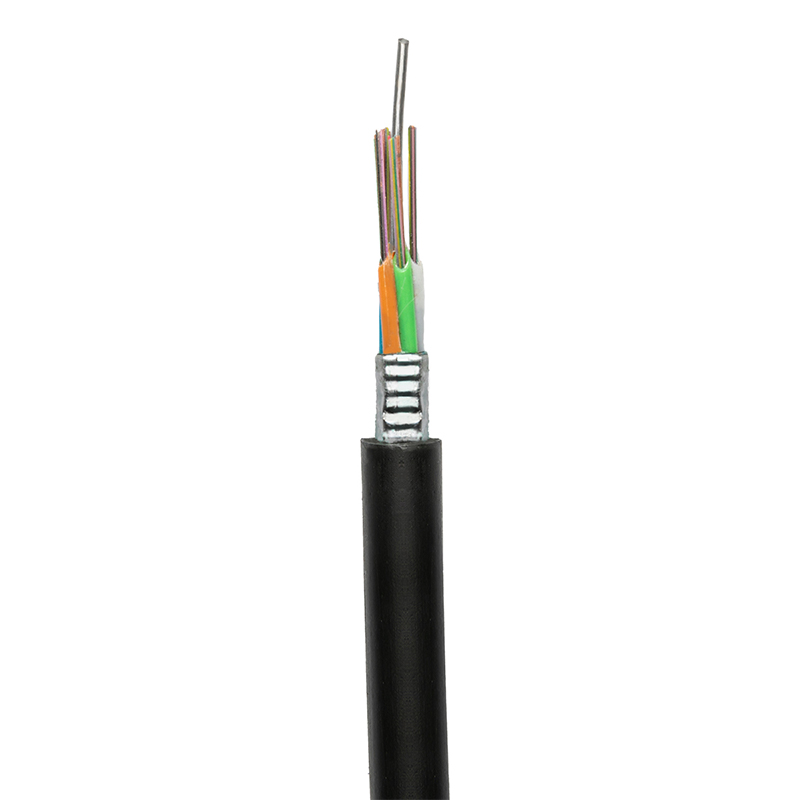

1. Struktur fizikal asas
Teras: Filamen yang diperbuat daripada silika kemelut tinggi (SIO₂) atau plastik, dengan diameter biasanya berkisar antara 5-100 mikron (kira-kira 9μm untuk serat tunggal mod dan 50/62.5μm untuk serat multimode), iaitu saluran penghantaran untuk isyarat optik.
Cladding: Bahan yang membungkus teras (biasanya silika doped), dengan indeks biasan (n₂) ketat daripada indeks refraktif teras (n₁), memastikan bahawa cahaya sepenuhnya dicerminkan dalam teras (n₁> n₂).
Salutan: Lapisan resin akrilik pelindung (kira -kira 250μm diameter) yang memberikan kekuatan mekanikal dan mengasingkan tekanan luaran.
Ahli Kekuatan: Benang Aramid atau Kawat Keluli untuk meningkatkan kekuatan tegangan.
Jaket: Lapisan luar polietilena (PE) atau polyvinyl chloride (PVC) untuk menahan hakisan alam sekitar (kelembapan, lelasan, kakisan kimia).
Kejuruteraan Precision Goshining memastikan kawalan indeks biasan yang optimum dan perlindungan yang teguh dalam semua kabel, tali patch, dan penyelesaian tersuai.

2. Prinsip Transmisi
Apabila isyarat optik dihantar ke dalam teras, apabila sudut kejadian lebih besar daripada sudut kritikal (θ_c = arcsin (n₂/n₁)), jumlah refleksi akan berlaku pada antara muka teras-cladding, dan tenaga akan terhad kepada teras dan menyebarkan ke hadapan.

3. Jenis Serat
Oleh mod penghantaran:
Serat mod tunggal (SMF): Inti sangat nipis (kira-kira 8-10μm), yang membolehkan hanya satu penghantaran mod asas (panjang gelombang biasa 1310/1550nm). Ciri-ciri: Jalur lebar hampir tidak terhad (> 100 GHz · km), kerugian yang sangat rendah (<0.2 dB/km @1550nm), sesuai untuk jarak jauh, rangkaian tulang belakang berkapasiti tinggi (seperti ITU-T G.652, G.655).
Serat Multi-Mode (MMF): Inti lebih tebal (50μm atau 62.5μm), yang membolehkan pelbagai mod dihantar secara serentak (panjang gelombang panjang 850/1300nm). Ciri-ciri: Jalur lebar terhad (terhad oleh penyebaran mod, OM4 boleh mencapai 4700 MHz · km @850nm), kerugian tinggi (~ 3 dB/km @850nm), sesuai untuk pusat data jarak jauh dan rangkaian kawasan tempatan (seperti ISO/IEC 11801 OM1-OM5).
Menurut pengedaran indeks refraktif:
Serat indeks langkah: Indeks refraktif teras dan pelapisan perubahan dalam langkah demi langkah.
Serat indeks yang dinilai: Indeks biasan teras berkurangan secara parabolik dari pusat ke luar, yang meningkatkan penyebaran antara serat optik multimode.

4. Parameter Prestasi Utama
Pelemahan: Kerugian kuasa per unit panjang (db/km) apabila isyarat optik dihantar dalam serat optik. Terutamanya dipengaruhi oleh penyerapan bahan, penyebaran Rayleigh dan kehilangan lenturan. Panjang gelombang adalah faktor utama (seperti pelemahan terendah dalam tingkap yang biasa digunakan 1310nm dan 1550nm).
Bandwidth: Keupayaan serat optik untuk menghantar isyarat, mencerminkan had atas kadar bawa maklumatnya. Terutamanya terhad oleh penyebaran:
Penyebaran modal (serat multimode): disebabkan oleh perbezaan kelajuan penyebaran mod yang berbeza.
Penyebaran kromatik (mod tunggal/multimode): disebabkan oleh perbezaan kelajuan penyebaran cahaya panjang gelombang yang berlainan dalam medium (penyebaran bahan, penyebaran gelombang).
Aperture berangka: parameter yang mencirikan keupayaan serat optik untuk menerima cahaya (Na = sinθ, θ ialah sudut penerimaan maksimum). Semakin besar NA, semakin tinggi kecekapan gandingan, tetapi penyebaran modal dapat meningkat (serat multimode).
Penyelesaian end-to-end Goshining (dari kabel ke kotak simpang) menjamin kerugian rendah, jalur lebar tinggi, dan kebolehpercayaan-disokong oleh penyesuaian OEM.

5. Kawasan Permohonan Utama
Rangkaian Backbone Telekomunikasi dan Rangkaian Akses: Membawa jarak jauh, suara berkapasiti besar, data dan penghantaran video, ia adalah medium teras FTTH (serat ke rumah).
Pusat data dan interkoneksi rangkaian: Sambungan berkelajuan tinggi antara pelayan dan suis, pautan transmisi teras rangkaian kawasan penyimpanan.
TV Kabel: Transmisi Video Definisi Tinggi dan Isyarat Jalur Lebar.
Automasi dan Kawalan Perindustrian: Digunakan dalam persekitaran dengan gangguan elektromagnet yang kuat (elektrik, transit kereta api, kilang).
Peralatan Perubatan: Saluran penghantaran optik pengimejan endoskopik dan peralatan pembedahan laser.
Pertahanan dan penderiaan: Komunikasi ketenteraan, rangkaian sensor gentian optik (tekanan, suhu, pemantauan getaran).

Mengapa rakan kongsi dengan Ningbo Goshining?
Produk spektrum penuh: Penyambung cepat, splitter PLC, tali patch, kabel, kotak pengedaran, dan aksesori.

Penyesuaian: Penyelesaian berjenama dari reka bentuk ke penghantaran.

Jaminan Kualiti: Pembuatan Ketepatan untuk Kerugian Rendah, Ketahanan Tinggi, dan Pematuhan (ITU-T, ISO/IEC).

Perkhidmatan Global: Sokongan akhir-ke-akhir untuk aplikasi telekom, pusat data, perindustrian, dan khusus.
