Splitter PLC Fiber Optic

Sebagai salah satu produk teras Ningbo Goshining Communication Technology Co., Ltd., The Splitter Fiber Optic PLC (Planar Lightwave Circuit Splitter) adalah peranti optik pasif yang dibangunkan berdasarkan teknologi gelombang optik planar. Ia digunakan untuk mengedarkan secara merata satu isyarat optik input ke pelbagai port output. Ia adalah komponen utama dalam serat ke rumah (FTTH), rangkaian optik pasif (PON) dan rangkaian pengedaran isyarat optik pelbagai nod. Bergantung pada keupayaan bersepadu syarikat untuk merekabentuk, menghasilkan dan menjual pelbagai produk serat optik, Ningbo Goshining komited untuk menyediakan pelanggan dengan pemacu PLC yang berkualiti tinggi, kebolehpercayaan tinggi dan penyelesaian komunikasi optik sehenti untuk memenuhi keperluan pelbagai dari akses rumah ke rangkaian tulang belakang.

Prinsip kerja
Splitter PLC menggunakan proses semikonduktor (seperti fotolitografi dan etsa) untuk membuat struktur gelombang mikro-optik pada substrat kuarza. Selepas isyarat optik input memasuki gelombang cawangan Y-Type, struktur pemisahan yang dilancarkan digunakan untuk mencapai pengagihan kuasa optik 1XN atau 2XN. Prinsip pemisahan adalah berdasarkan gandingan mod dan pengagihan tenaga medan elektromagnet dalam gelombang. Reka bentuk splitter PLC Ningbo Goshining mengoptimumkan parameter struktur gelombang untuk memastikan keseragaman dan ciri -ciri kerugian yang rendah bagi lencongan isyarat optik, menyediakan pengagihan isyarat optik yang stabil untuk FTTH, PON dan senario lain.

Struktur teras dan pembungkusan

1. Cip gelombang optik
Sebagai komponen teras, cip gelombang menggunakan silikon dioksida yang tinggi dioksida (SIO₂) atau bahan polimer berprestasi tinggi, dan menyedari fungsi pemisahan isyarat optik melalui litar gelombang optik planar yang tepat. Ningbo Goshining dengan ketat mengawal kesucian bahan cip dan ketepatan struktur gelombang untuk memastikan kestabilan prestasi optik dan menyokong konfigurasi nisbah pemisahan fleksibel dari 1x2 hingga 2x64.

2. Serat serat
Akhir input/output menggunakan array serat mod tunggal yang disusun dengan ketepatan tinggi (biasanya g.652.D serat), yang dihubungkan dengan lancar ke cip gelombang melalui pemotongan sudut 8 darjah dan teknologi gandingan ketepatan tinggi. Proses gandingan diri syarikat itu memastikan ketepatan penjajaran serat optik dan gelombang gelombang, mengurangkan kehilangan sisipan, dan meningkatkan konsistensi produk.

3. Borang Pembungkusan
Ningbo Goshining menyediakan pelbagai penyelesaian pembungkusan untuk memenuhi keperluan senario yang berbeza:

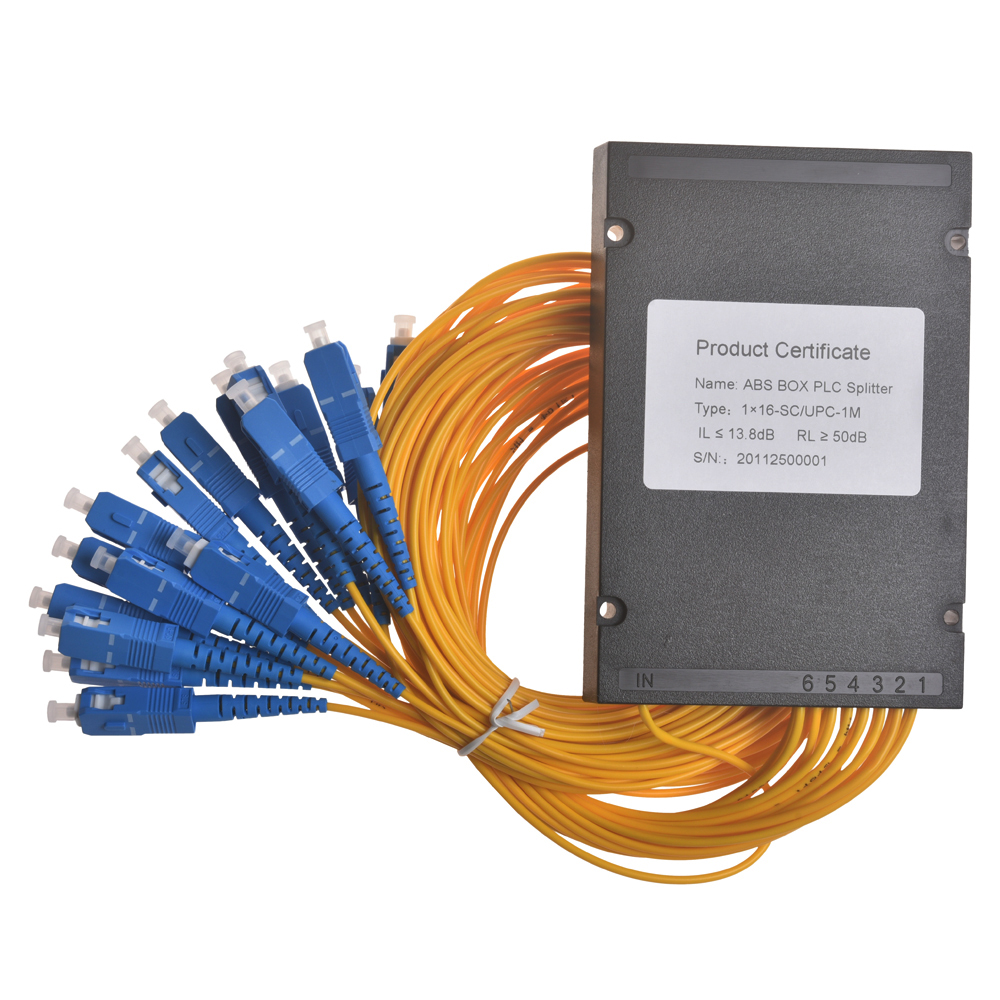

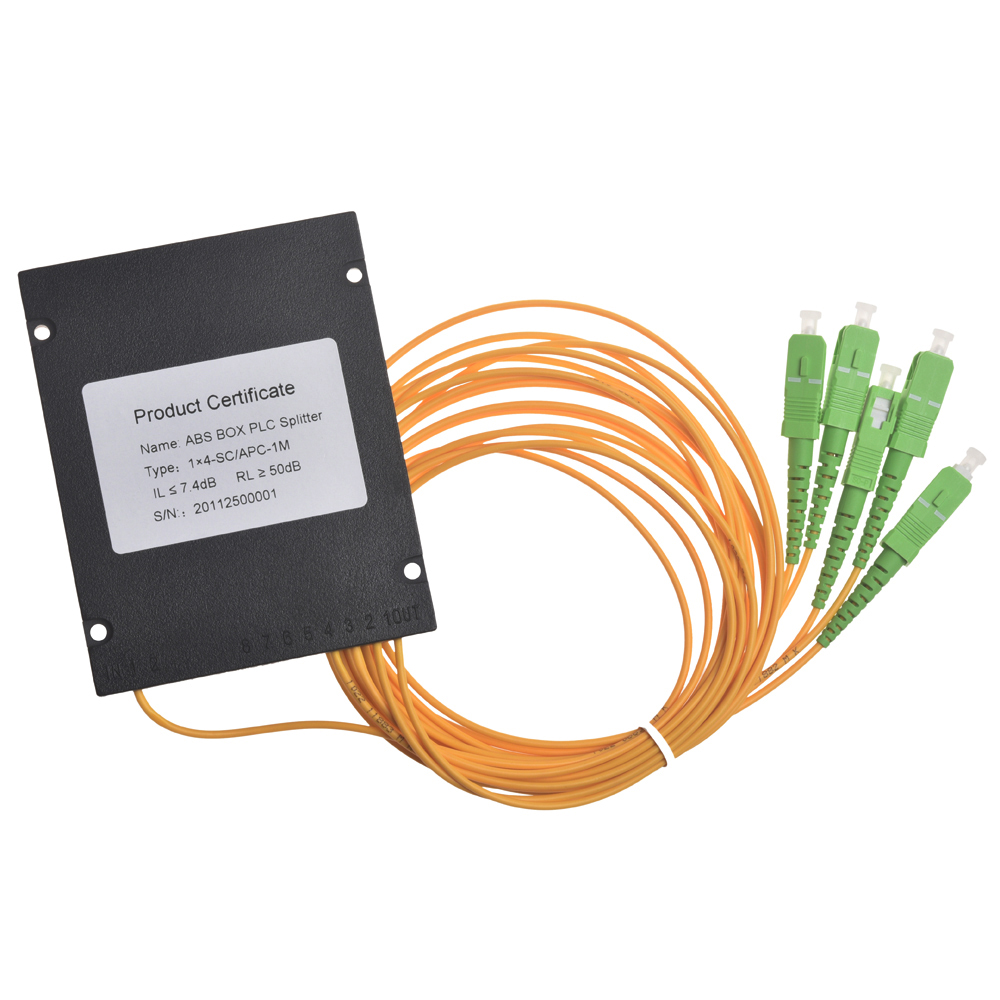

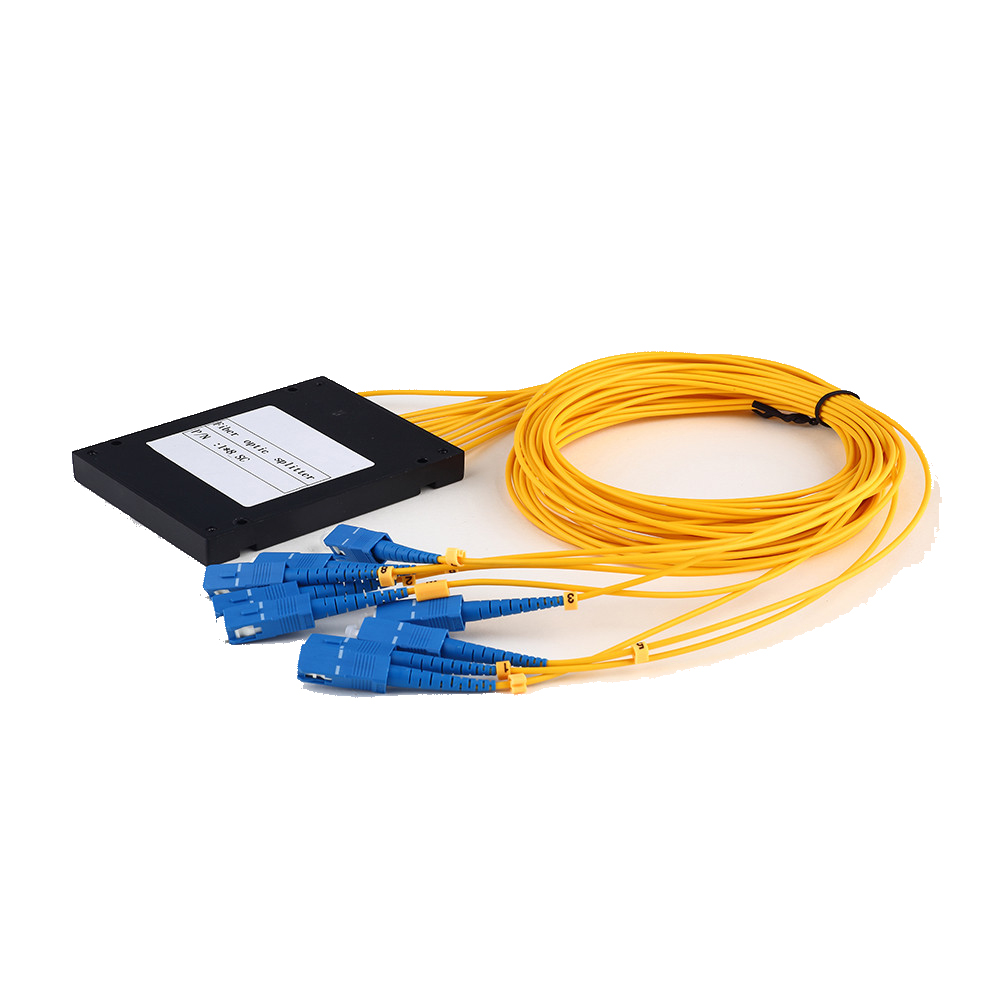

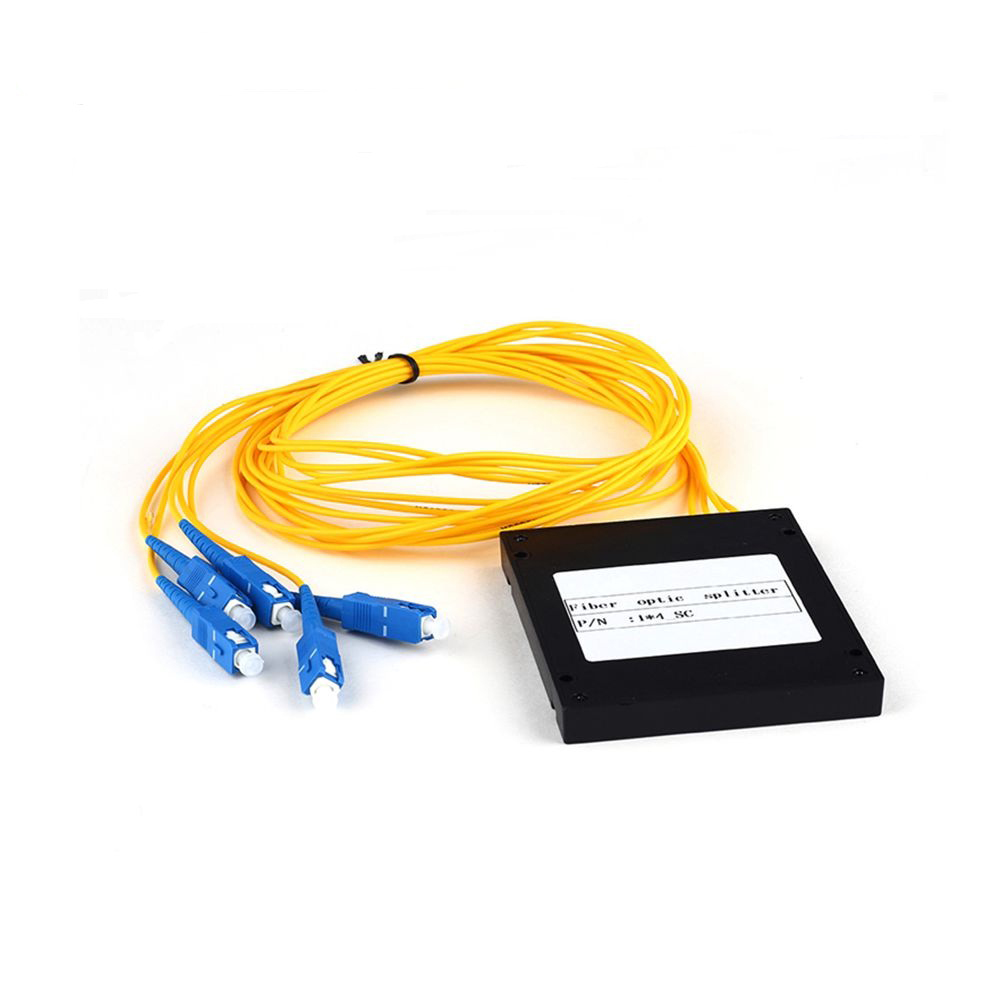

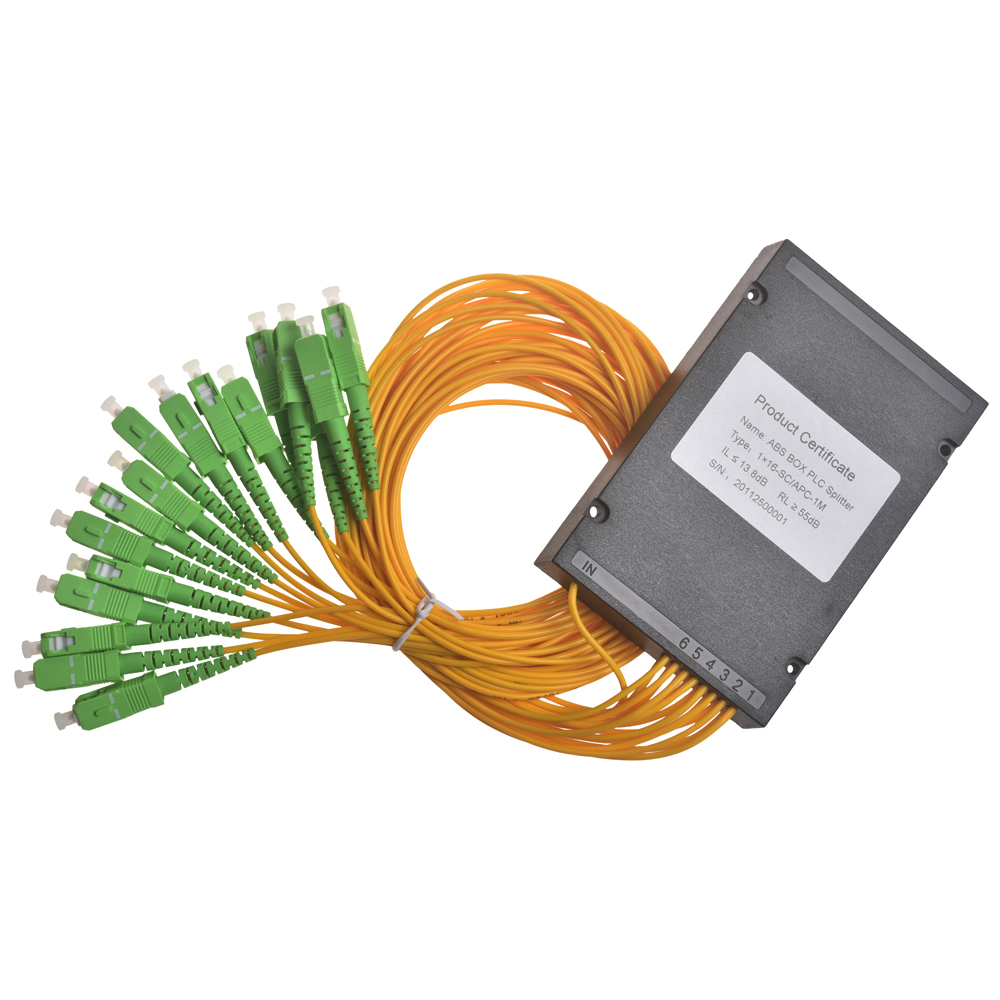

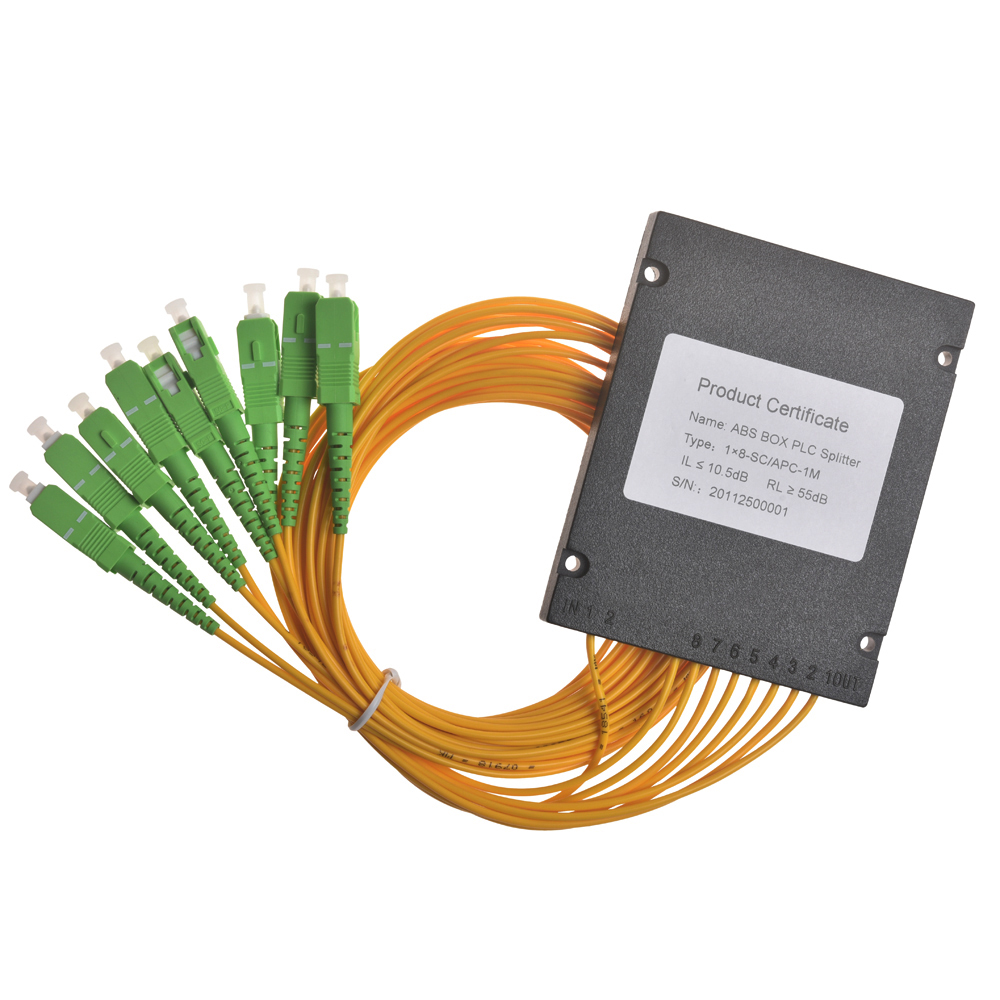

Pembungkusan mikro (mikro): reka bentuk kotak abs padat, sesuai untuk bahagian dalam kotak pengedaran optik;

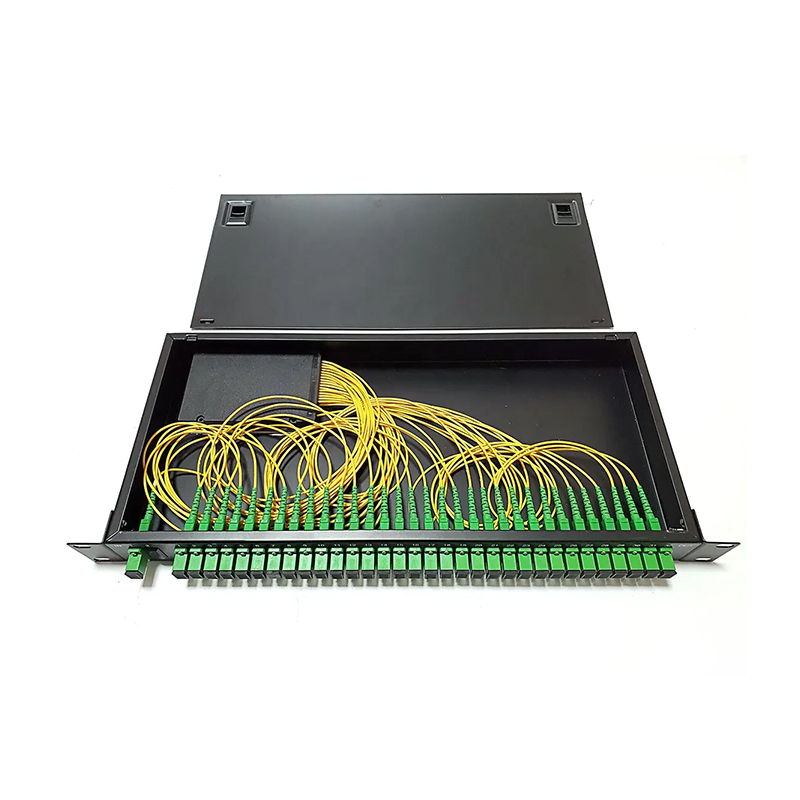

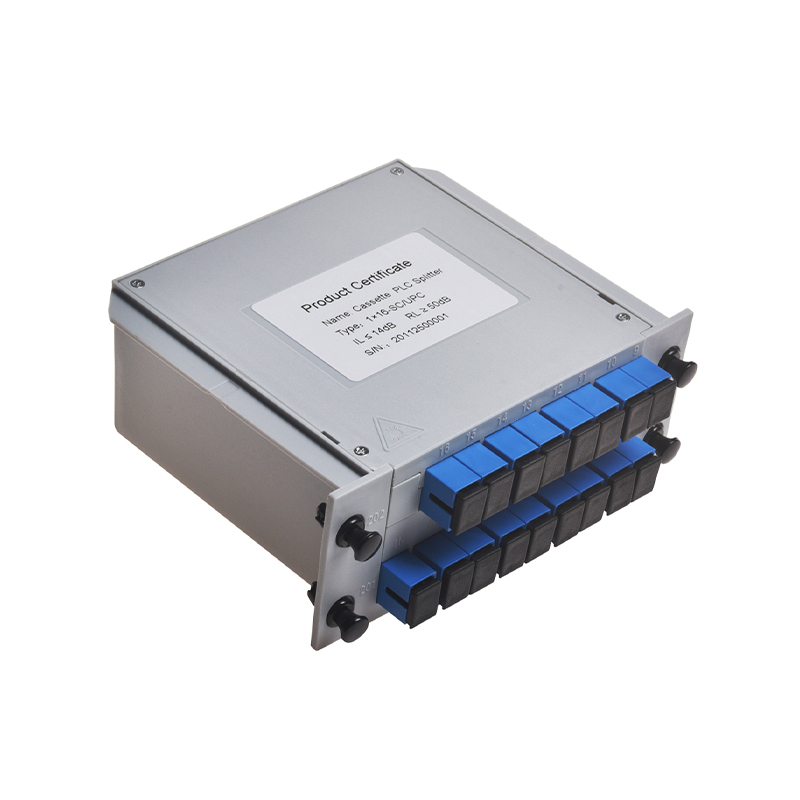

Pembungkusan modul/plug-in (modul/plug-in): Modul rak 1U standard, mudah dipasang pada rak ODF;
Pembungkusan dulang (dulang): disesuaikan dengan dulang splicing gentian atau kotak pengedaran;

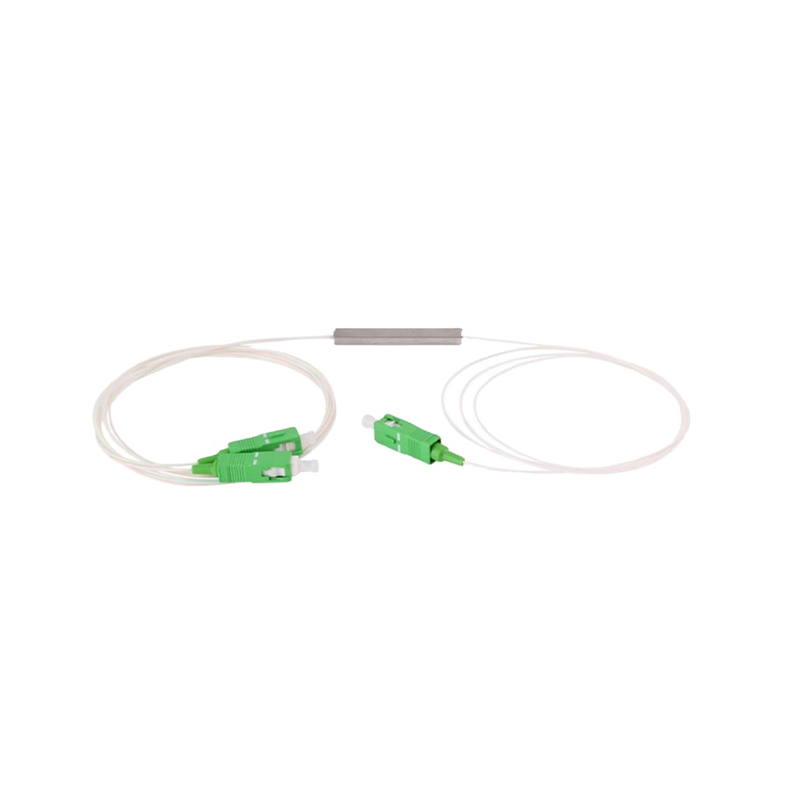

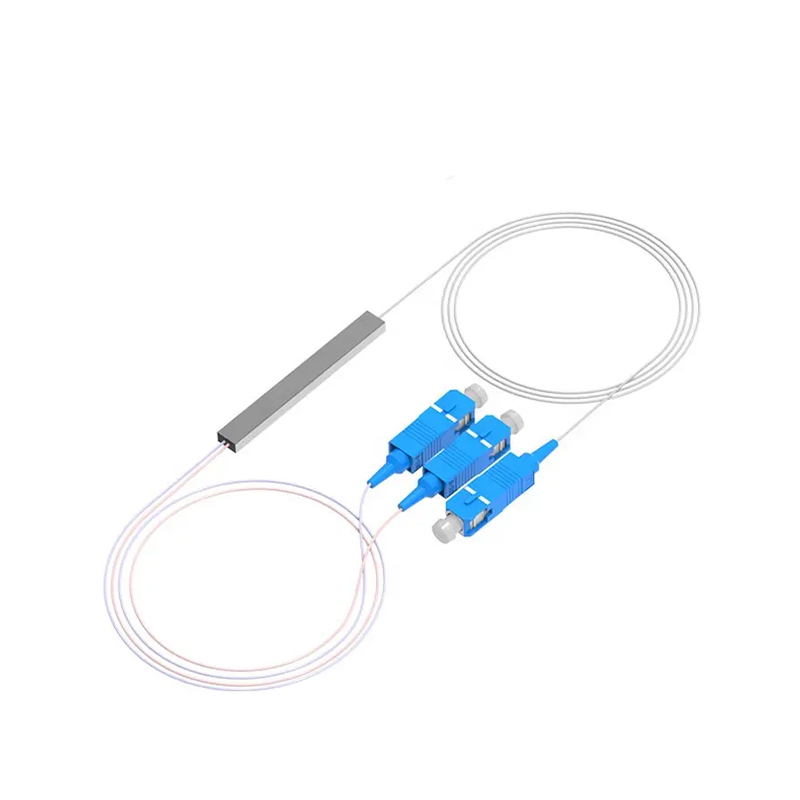

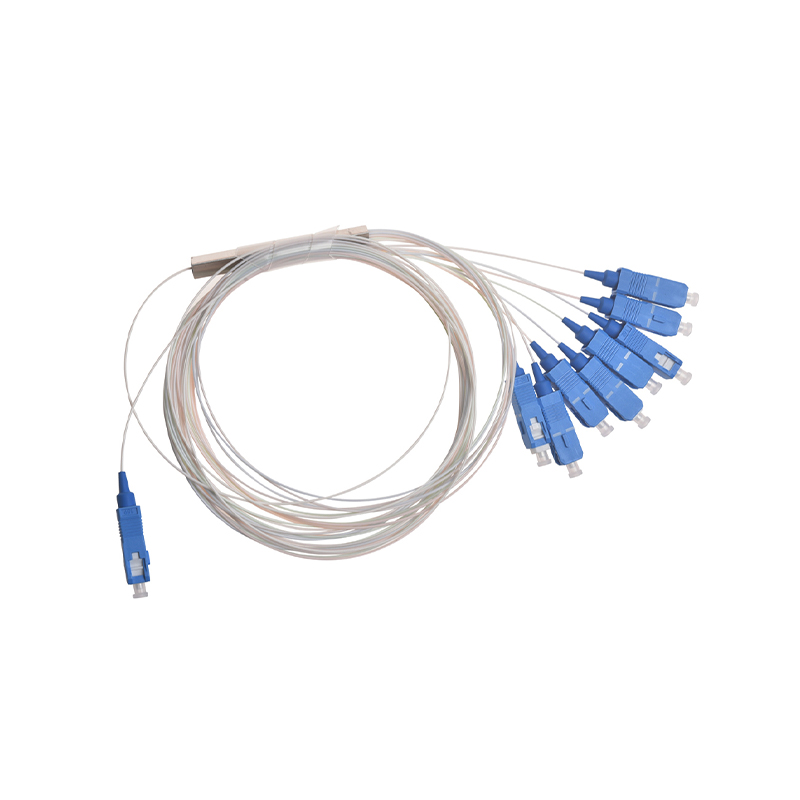

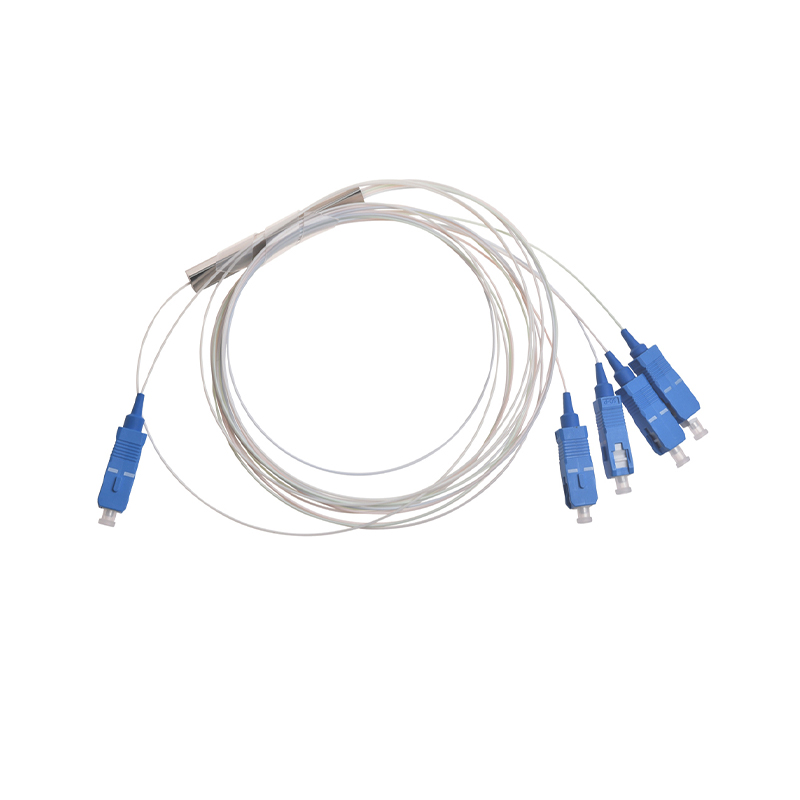

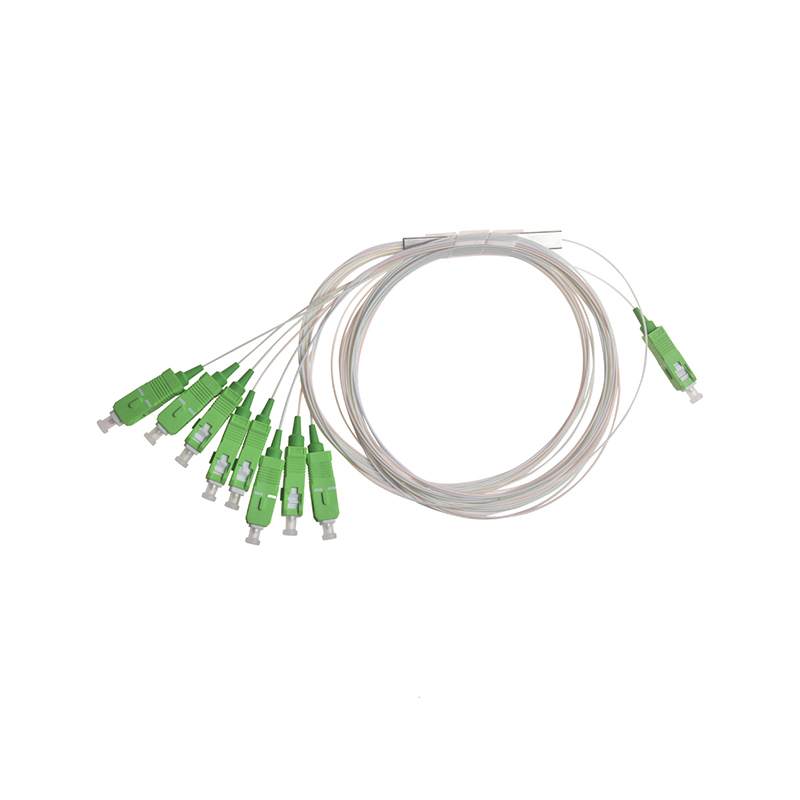

Pembungkusan tiub keluli tahan karat (tanpa blok): Reka bentuk tahap perlindungan yang tinggi, sesuai untuk persekitaran yang keras seperti suhu tinggi dan kelembapan yang tinggi.
Semua pakej dipenuhi dengan silikon atau resin untuk meningkatkan kestabilan mekanikal dan toleransi alam sekitar.

Parameter Prestasi Utama
Pembahagi PLC Ningbo Goshining dengan tegas mengikuti piawaian industri dari segi prestasi dan mengoptimumkan parameter utama berdasarkan keperluan pelanggan:
Nisbah Split: Menyokong konfigurasi fleksibel seperti 1: 4, 1: 8, 1:16, 1:32, 1:64, 2x32, 2x64;
Panjang gelombang kerja: Meliputi tetingkap tunggal (1310/1490/1550NM), tetingkap dwi (1310/1490nm, dan lain-lain) dan band penuh (1260-1650nm);
Kerugian penyisipan (IL): Khas julat nilai ialah 3.6dB (1x2) hingga 21.0dB (1x64), yang lebih baik daripada purata industri;
Keseragaman: Perbezaan dalam kehilangan sisipan setiap port output adalah ≤1.0db, memastikan pengagihan isyarat seimbang;
Kerugian pulangan (RL): ≥55dB, mengurangkan gangguan refleksi isyarat;
Kerugian bergantung kepada polarisasi (PDL): ≤0.2dB, menyesuaikan diri dengan input keadaan polarisasi yang berlainan;
Kesesuaian Alam Sekitar: Suhu operasi -40 ° C hingga 85 ° C, suhu penyimpanan dalam julat yang sama, memenuhi keperluan aplikasi perindustrian.
Senario aplikasi utama
Bergantung pada kelebihan pelbagai produk gentian optik, pembahagi PLC Ningbo Goshining digunakan secara meluas dalam senario berikut:

Rangkaian FTTH: Mengedarkan isyarat gentian optik kepada pelbagai terminal pengguna (ONT/ONU) pada titik pengedaran optik (ODP);
Sistem PON: menyokong cawangan isyarat optik Epon, GPON, XG-PON, NG-PON2 dan teknologi lain;
Rangkaian Optik CATV: Menyedari pengedaran pelbagai saluran isyarat siaran hiliran;
Sistem penderiaan gentian optik: menyokong pengumpulan dan pengedaran isyarat multi-titik;
Pusat Data/Rangkaian Enterprise: menyesuaikan diri dengan keperluan pendawaian kabel LAN dan bangunan.
Di samping itu, Syarikat menyediakan perkhidmatan yang disesuaikan, yang boleh menyesuaikan nisbah pemisahan, borang pembungkusan atau mengintegrasikan komponen serat optik lain (seperti penyambung cepat, pelompat) mengikut keperluan khas pelanggan untuk membantu membuat produk jenama swasta.

Mata utama proses pembuatan
Pengeluaran Splitter PLC Ningbo Goshining mengikuti proses kawalan kualiti yang ketat:
Pemendapan wafer: Meningkatkan lapisan gelombang silika yang tinggi pada substrat silikon;
Fotolitografi dan etsa: Membentuk corak gelombang pratetap melalui pendedahan UV dan etsa ion reaktif (RIE);
Rawatan Penyepuh: mengoptimumkan sifat optik gelombang gelombang dan mengurangkan kehilangan penghantaran;
Akhir muka pengisaran dan penggilap: memastikan kebosanan dan menegak wajah akhir gelombang dan meningkatkan kecekapan gandingan;
Gandingan penjajaran serat serat: Menggunakan peralatan ketepatan tinggi untuk mencapai penjajaran yang tepat dan ikatan kekal serat optik dan muka akhir gelombang;
Ujian Prestasi: Ujian komprehensif parameter utama seperti kehilangan sisipan, keseragaman, dan kehilangan pulangan;
Perlindungan pembungkusan: memasang shell dan mengisi dengan gam pelindung, dan lulus ujian kebolehpercayaan alam sekitar seperti berbasikal suhu dan getaran.

Pertimbangan pemilihan
Nisbah cawangan: ditentukan mengikut bilangan pengguna rangkaian atau nod cawangan (seperti 1x32, 2x64).
Panjang gelombang kerja: Padankan panjang gelombang yang digunakan oleh sistem (tetingkap tunggal/dwi/triple).
Kerugian penyisipan: Ia perlu dimasukkan ke dalam belanjawan kuasa pautan, dan pilih produk yang memenuhi keperluan margin sistem.
Borang Pembungkusan: Pilih tiub mikro, plug-in, dulang atau keluli tahan karat mengikut persekitaran pemasangan (kotak pendawaian/rak/luaran).
Suhu operasi: Pilih antara julat suhu komersial atau perindustrian bergantung kepada persekitaran penggunaan (dalaman/luaran).
Piawaian pematuhan mengesahkan pematuhan piawaian industri (mis. IEC 61300-3, Telcordia GR-1209-Core, Gr-1221-Core).
